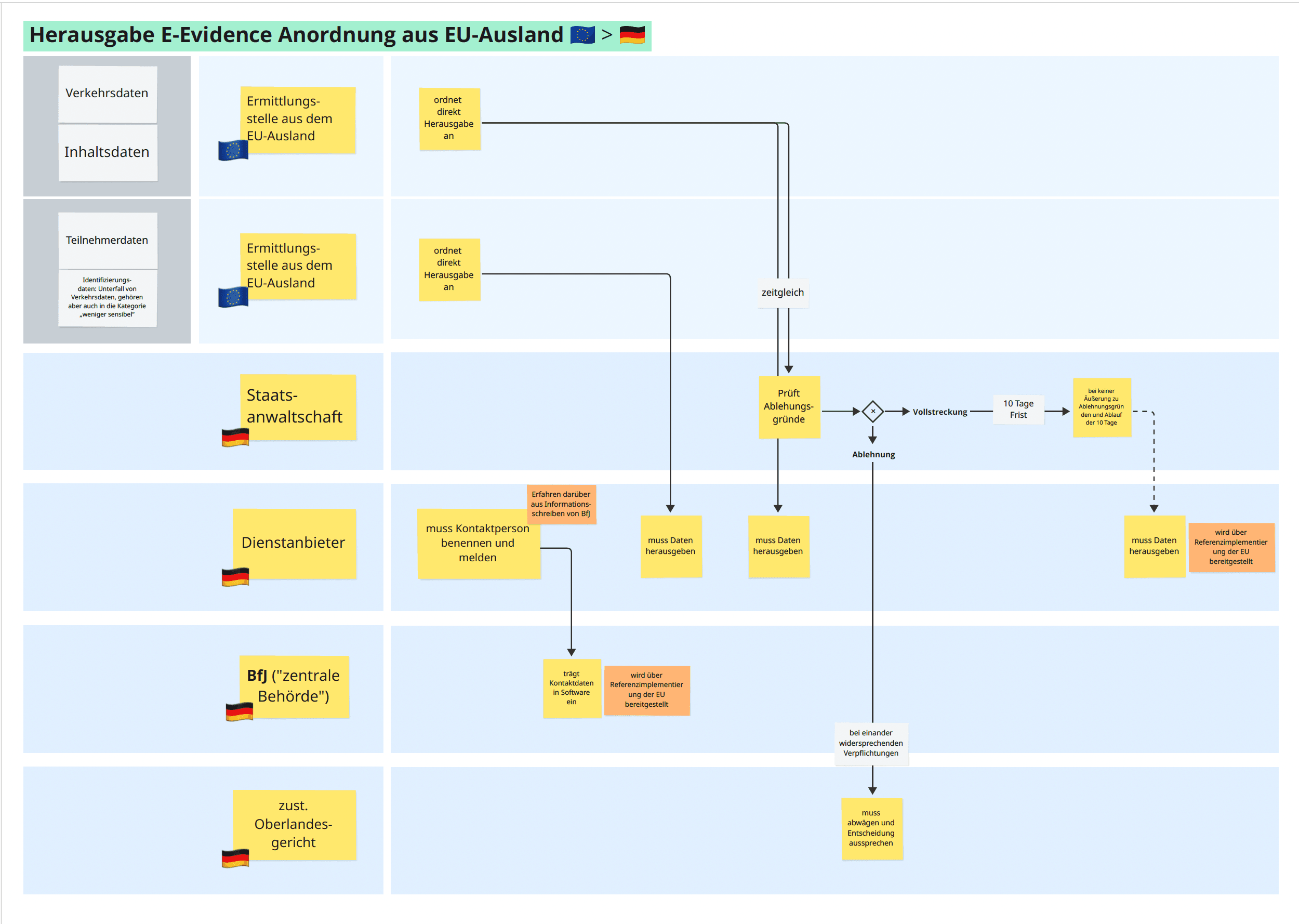

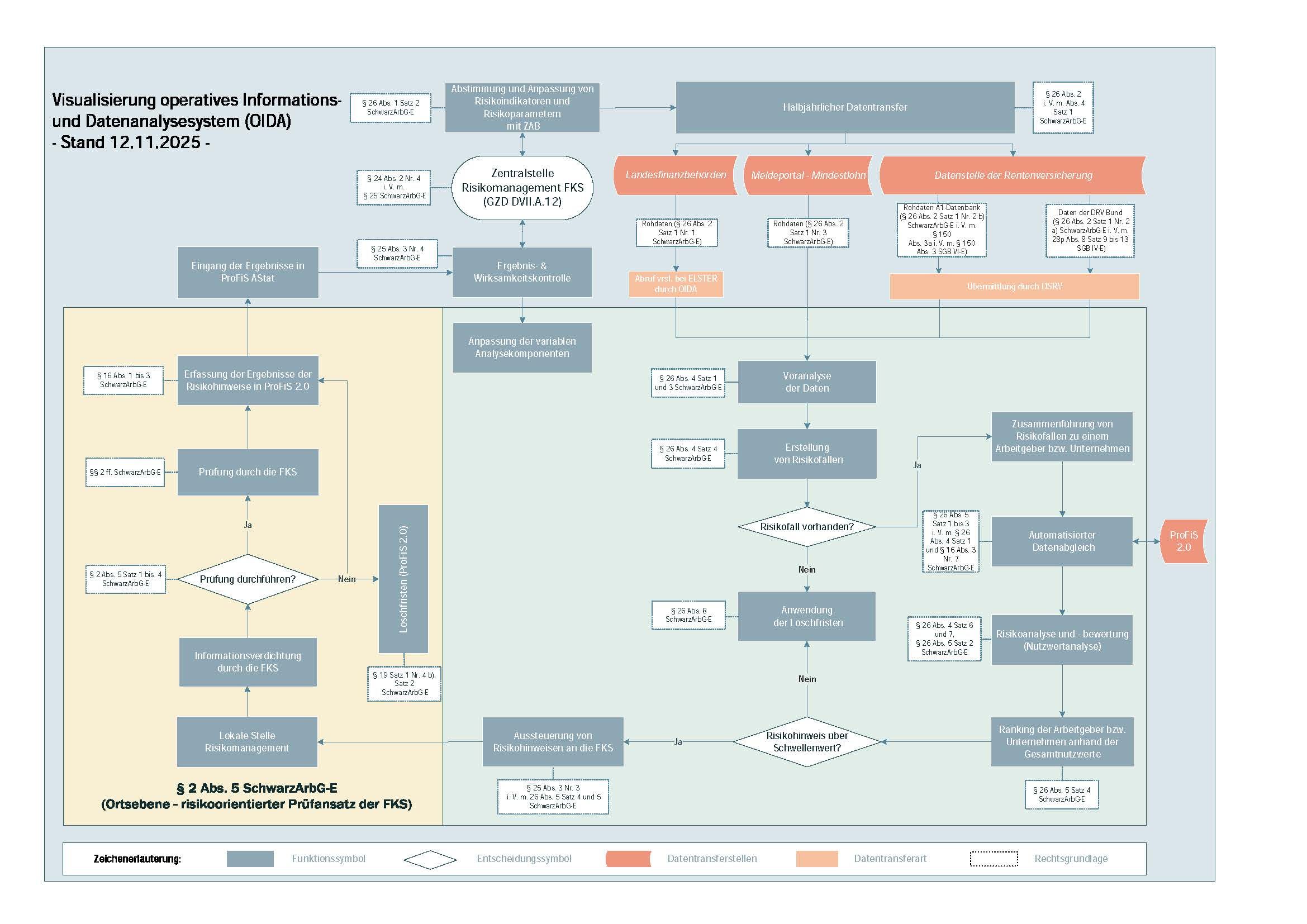

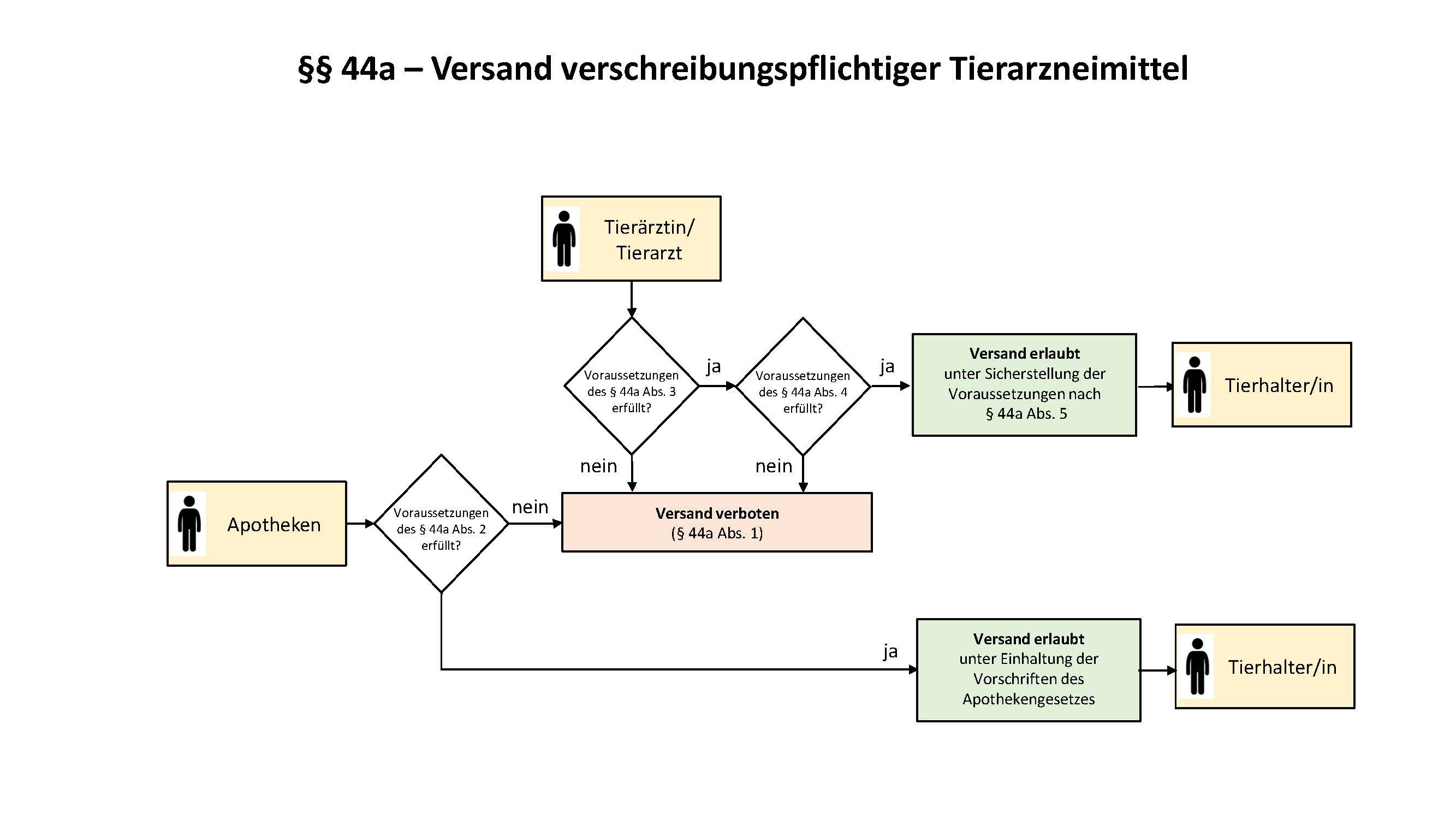

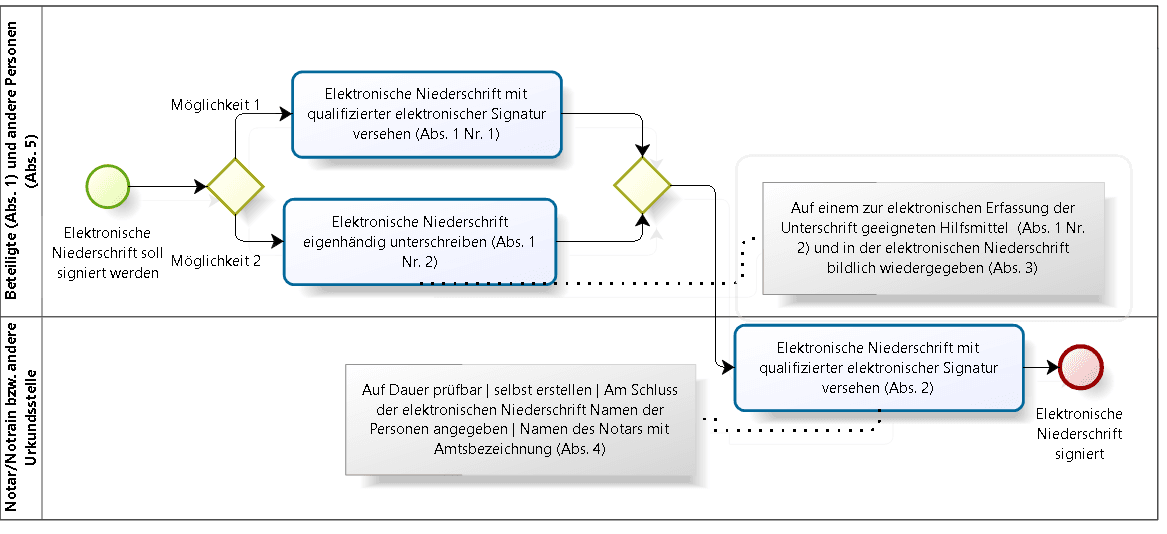

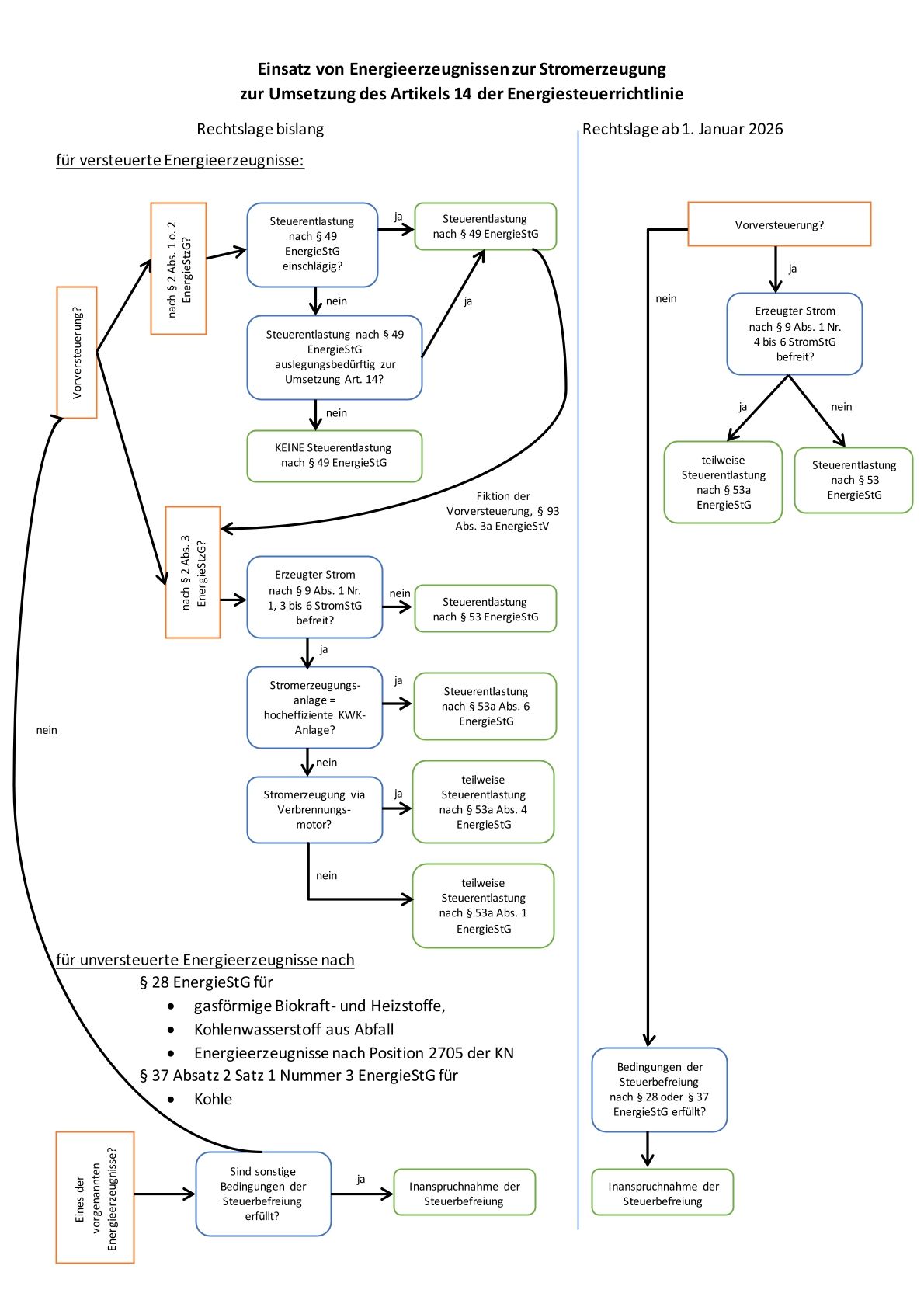

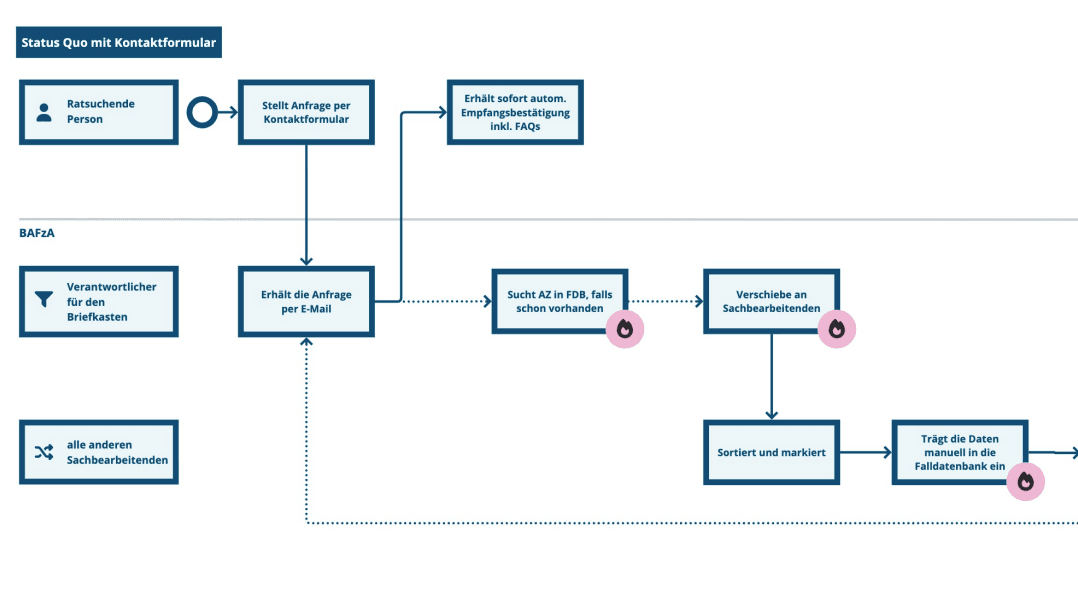

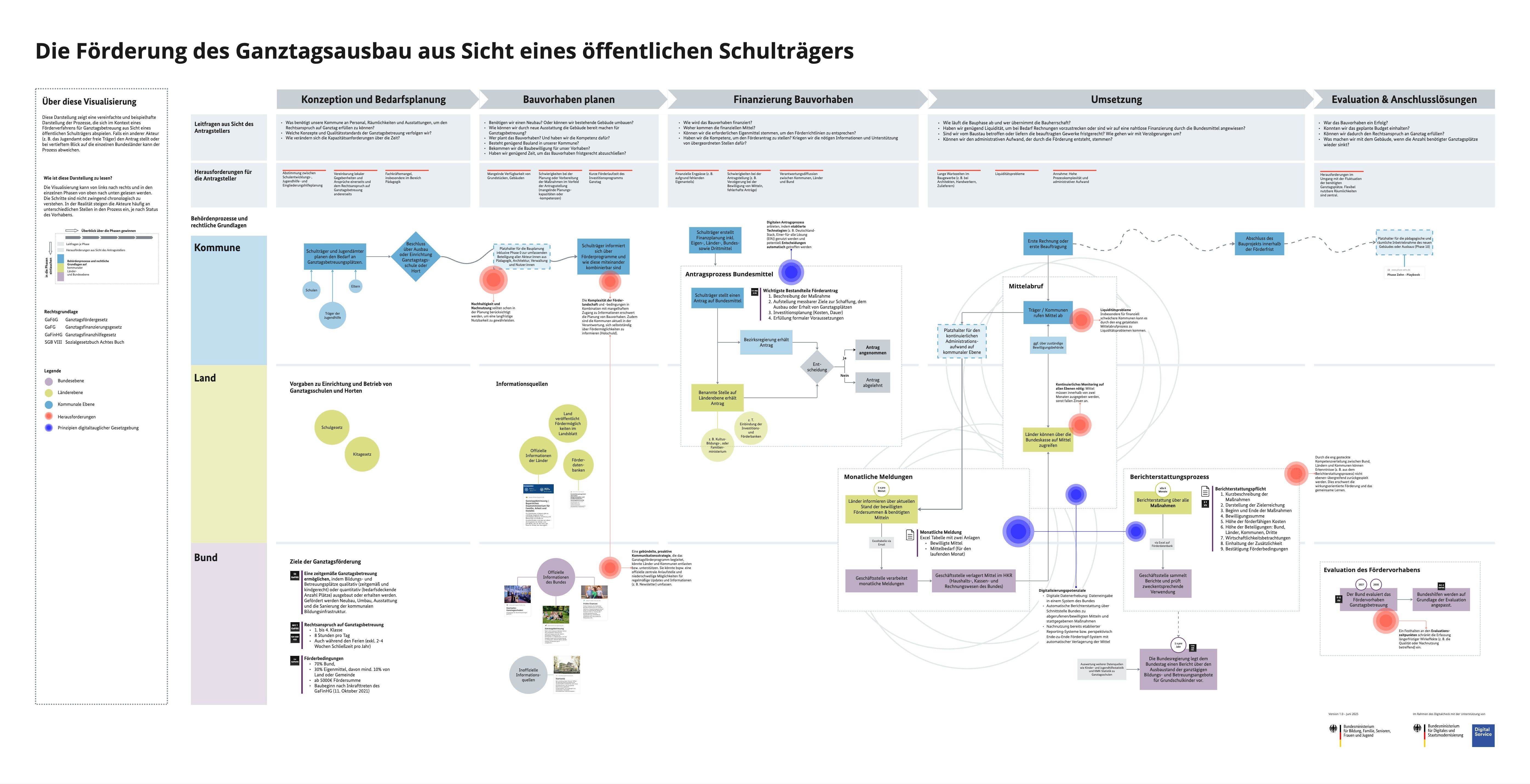

Beispiele für Visualisierungen

Hier finden Sie Visualisierungen, welche Legistinnen und Legisten beim Erarbeiten der Digitaltauglichkeit geholfen haben und veröffentlicht wurden.

Digitale Dienste Gesetz

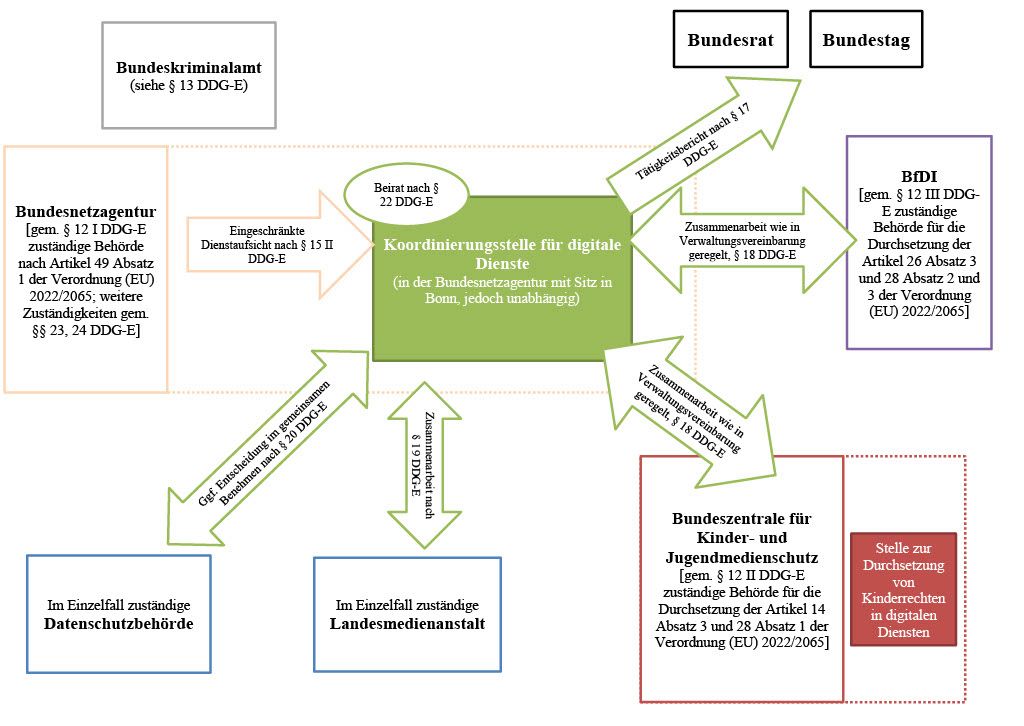

Flussdiagramm zur Koordinierungsstelle für digitale Dienste, das Zuständigkeiten und Zusammenarbeit mit Bundesnetzagentur, BfDI, Bundeskriminalamt und weiteren Akteuren zeigt.
Veröffentlicht am:13. Mai 2024
Art der Visualisierung:Schaubild
Ressort:BMDV

Übersicht verantwortlicher Akteure nach DDG

  • Macht die Regelung leichter verständlich, indem sie die verantwortlichen Akteure für die Umsetzung und Überwachung darstellt und wie diese mit der neu eingerichteten Koordinierungsstelle interagieren.
  • Erleichtert das Auffinden der relevanten Textpassagen, aus welchen sich die jeweiligen Verantwortlichkeiten ergeben, durch explizite Nennung der Paragraphen.

Gesetz zur Modernisierung und zum Bürokratieabbau im Strom- und Energiesteuerrecht

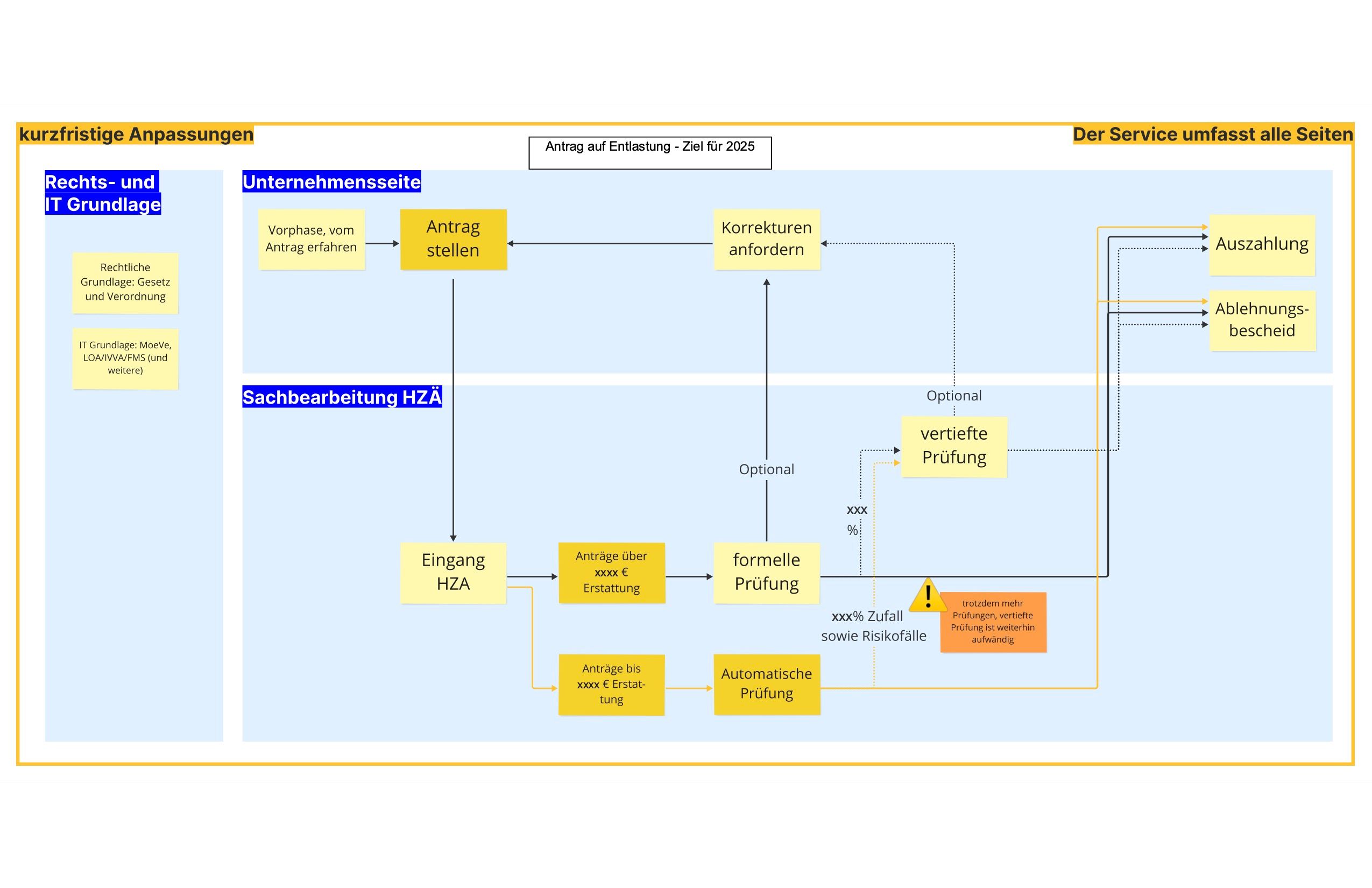

Ein reduzierter, prozessualer Ablauf des Antrags auf Entlastung von der Stromsteuer
Veröffentlicht am:12. April 2024
Art der Visualisierung:Flussdiagramm
Software zur Erstellung:Miro
Ressort:BMF

Vereinfachter Zielprozess Antragstellung nach §9b StromStG

  • Abstrahiert den Antragsprozess und stellt ihn strukturiert dar, um bei verschiedenen Akteurinnen und Akteuren ein gemeinsames Verständnis zu schaffen.
  • Zeigt die Aufteilung der Verantwortlichkeiten zwischen Unternehmen und Behörden durch klare visuelle Abgrenzung.
  • Macht durch die Kennzeichnung automatisierter Prüfungen Digitalisierungspotenziale sichtbar.
  • Markiert optionale Schritte und Risiken, um komplexe Abläufe verständlich zu machen und Gestaltungsspielraum aufzuzeigen.

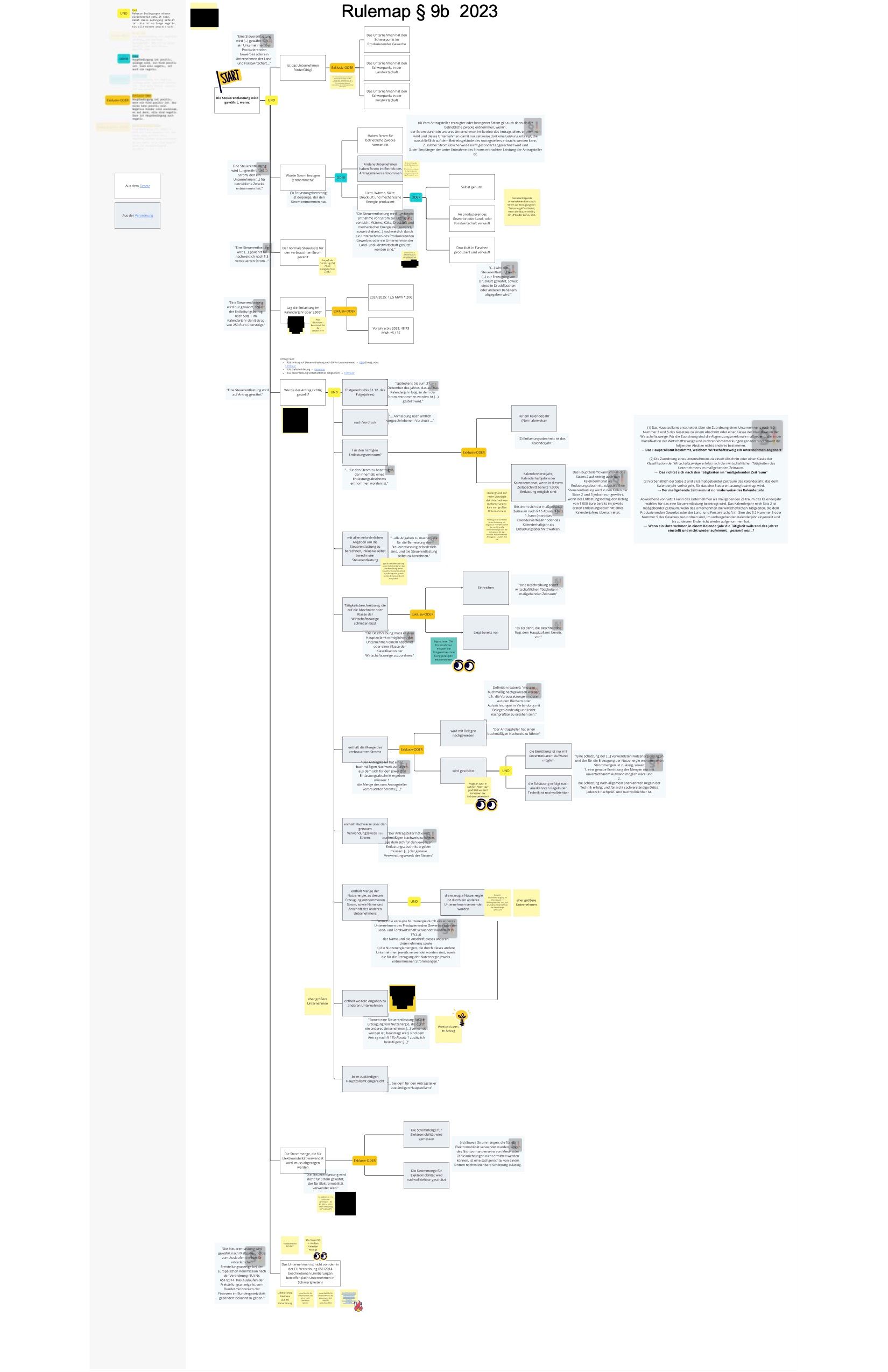

Eine große, komplexe Übersicht der Entscheidungen und Logiken im §9b
Veröffentlicht am:12. April 2024
Art der Visualisierung:Entscheidungsbaum
Software zur Erstellung:Miro
Ressort:BMF

Voraussetzungen für Entlastung nach §9b StromStG

  • Macht rechtliche Logik nachvollziehbar und leichter überprüfbar, indem Voraussetzungen eindeutig und strukturiert dargestellt werden.
  • Führt Gesetz und Verordnung zusammen und ermöglicht damit das Erfassen des Gesamtprozesses.
  • Hebt den Ursprung der Voraussetzungen farblich hervor um eine schnelle Orientierung zu gewährleisten.
  • Verdeutlicht Digitalisierungspotenziale durch die Unterscheidung automatisierter und manueller Schritte.
  • Verbindet rechtliche Voraussetzungen mit Umsetzungsschritten und dient damit als Orientierung für beteiligte Akteurinnen und Akteure.

Entwurf eines Gesetzes zur Entwicklung und Erprobung eines Online-Verfahrens in der Zivilgerichtsbarkeit

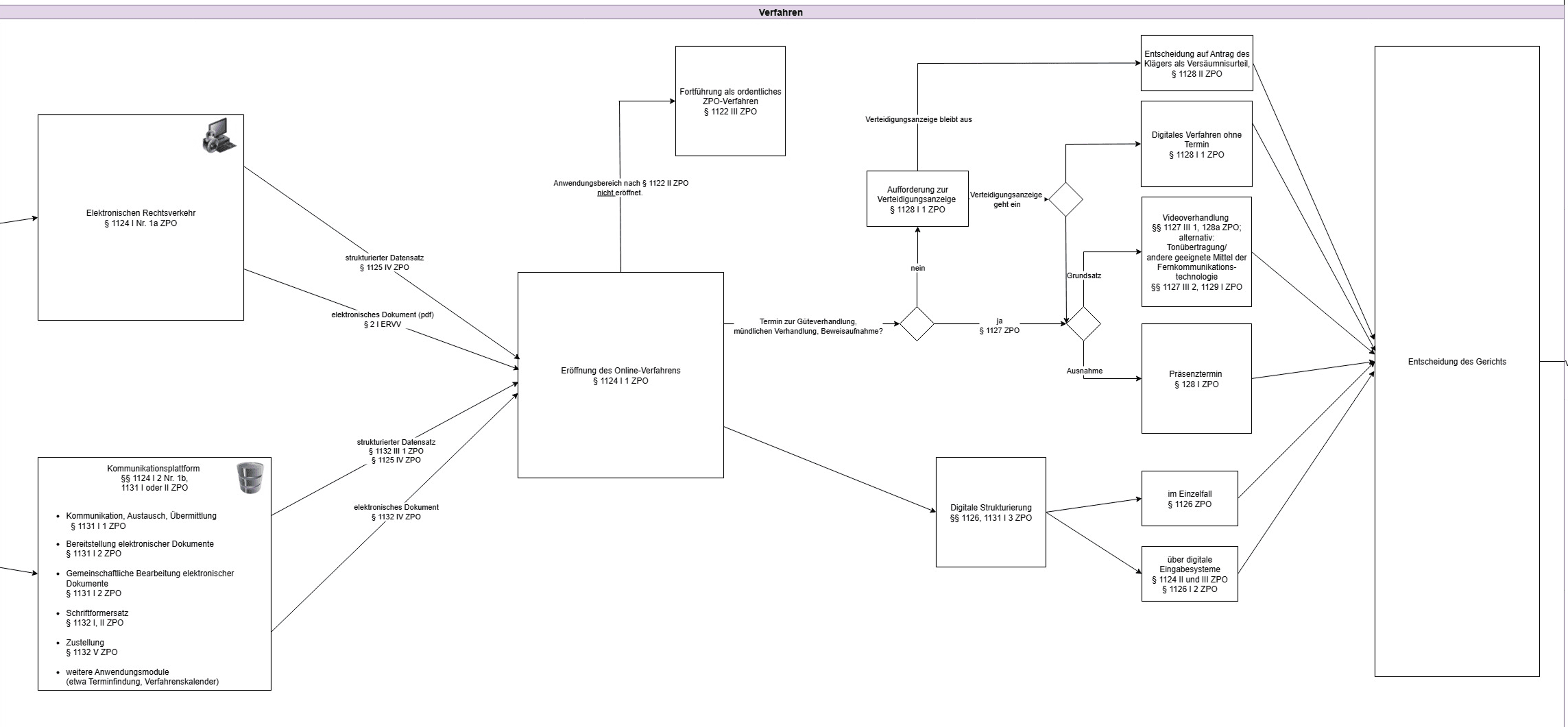

Übersicht über den Ablauf des Online-Verfahrens Zivilgerichtsbarkeit. Der Prozess ist in drei abgegrenzte Bereiche unterteilt: Klageeinreichung, Verfahren und Urteilsverkündung. Der Prozess ist als Flussdiagramm dargestellt.
Art der Visualisierung:Flussdiagramm
Software zur Erstellung:draw.io
Ressort:BMJ

Ablauf Online-Verfahrens Zivilgerichtsbarkeit

  • Unterteilt den Gesamtprozess in drei abgegrenzte Bereiche und erleichtert so die Orientierung im Prozess.
  • Erleichtert das Auffinden der relevanten Textpassagen durch explizite Nennung der Regelungen, Paragraphen, Absätze und Sätze.
  • Markiert den Kernaspekt der Regelung durch Verwendung einheitlicher Symbole.
  • Verwendet Rauten als geläufige Darstellung für Entscheidungen in Flussdiagrammen, um schnelles Verständnis zu gewährleisten.

Register über Betreiber von unbemannten Fluggeräten – LuftVG

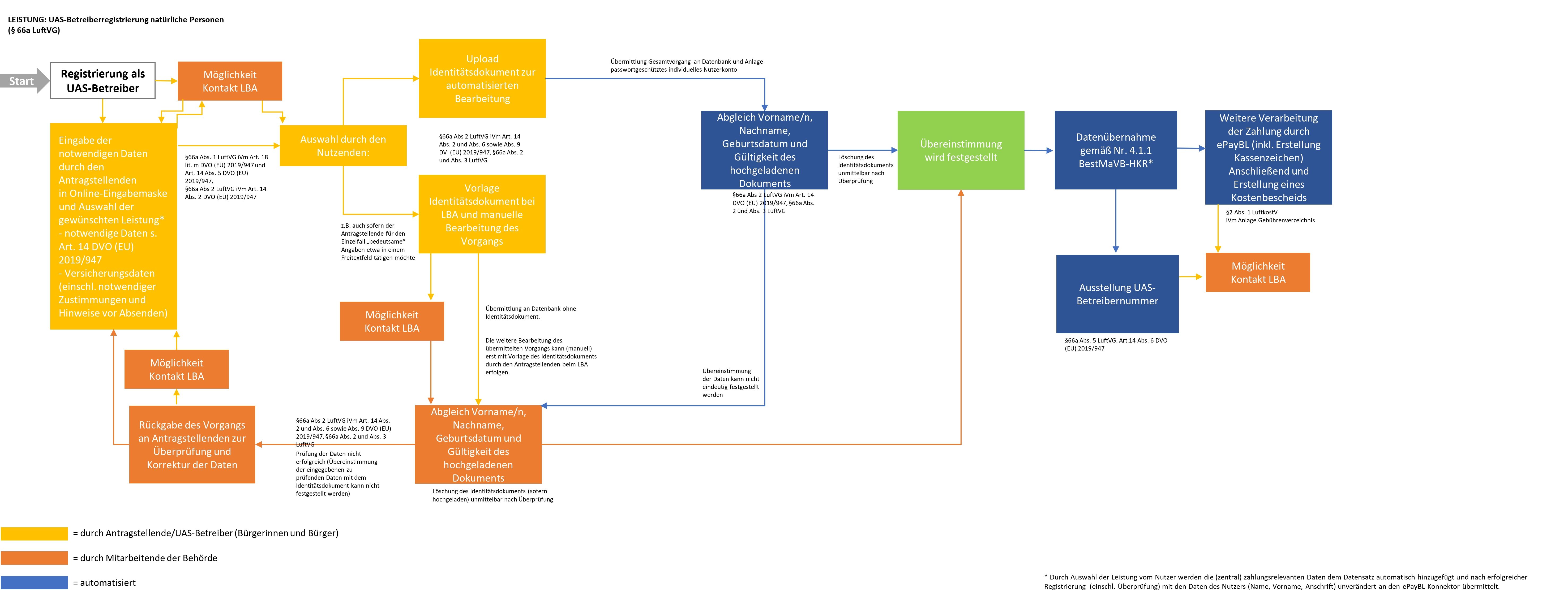

Diagramm, das die Registrierung als UAS-Betreiber beschreibt
Veröffentlicht am:25. Juli 2024
Art der Visualisierung:Flussdiagramm
Software zur Erstellung:Conceptboard
Ressort:BMDV

UAS-Betreiberregistrierung nach §66a LuftVG

  • Stellt den Prozess klar und strukturiert dar, sodass alle Schritte logisch aufeinander aufbauen und leicht nachvollziehbar sind.
  • Fördert eine schnelle Orientierung, indem sie Paragraphen mit den Prozessschritten verknüpft.
  • Hebt Verantwortlichkeiten farblich hervor, wodurch schnell erkennbar ist, welche Schritte von Antragstellenden, Behördenmitarbeitenden oder durch Automatisierung durchgeführt werden.
  • Erleichtert das Erkennen von Digitalisierungspotenzialen, indem automatisierte Schritte sichtbar gemacht werden und Bereiche identifiziert werden können, die weiter digitalisiert werden könnten.

Identifikation der Nutzer Unternehmensregisterverordnung – URV

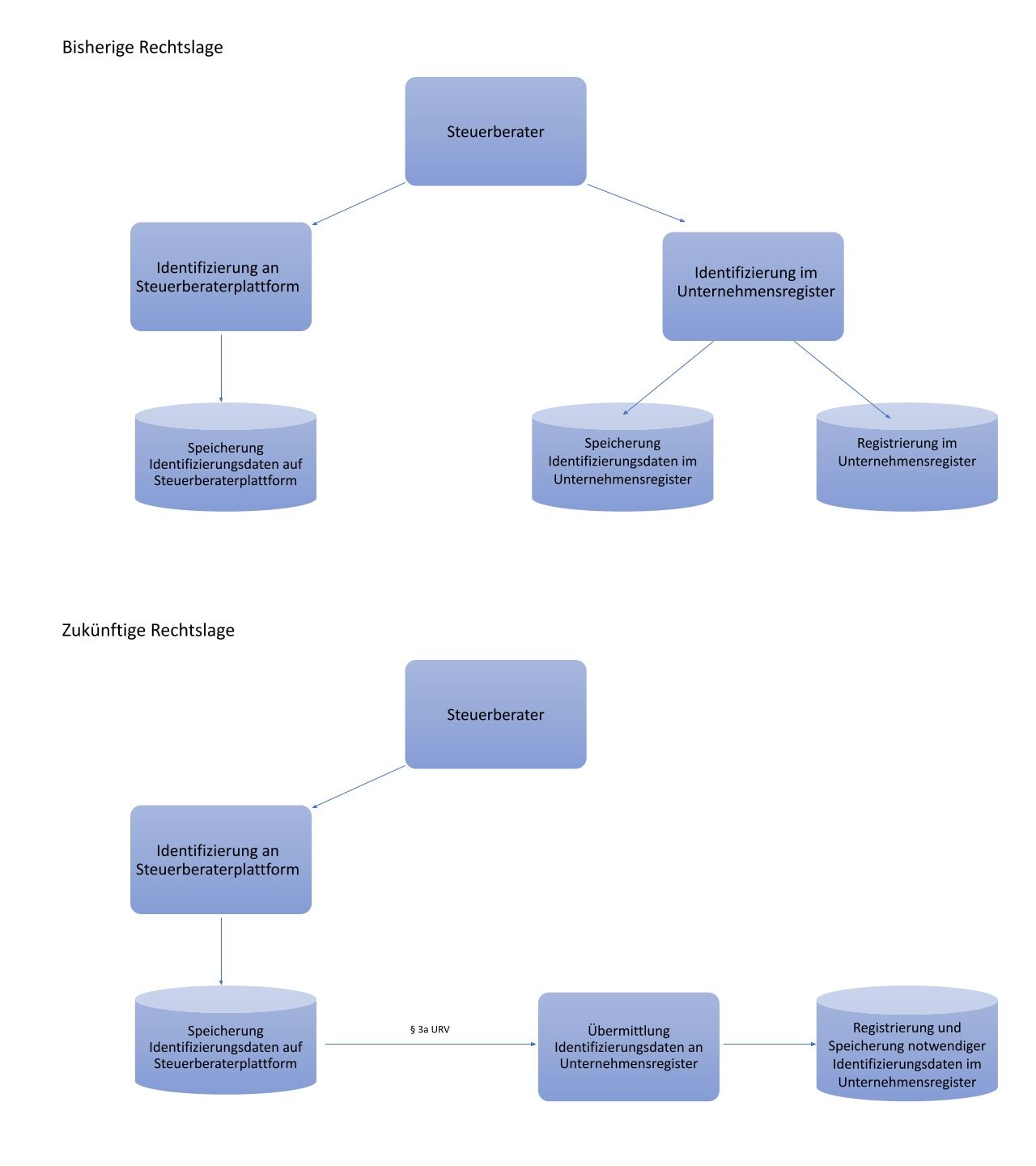

Das Bild zeigt zwei Flussdiagramme, die den Prozess der Identifizierung und Speicherung von Steuerberatern vor und nach einer Gesetzesänderung darstellen.
Veröffentlicht am:08. Oktober 2024
Art der Visualisierung:Flussdiagramm
Software zur Erstellung:PowerPoint
Ressort:BMJ

Vorher-Nachher-Vergleich Identifikation der Nutzer nach §3a URV

  • Macht Auswirkungen der Änderungen – den Wegfall von Extraschritt bei Nutzergruppe – durch einen Vorher-Nachher-Vergleich nachvollziehbar.
  • Abstrahiert die inhaltliche Komplexität zu einer schematischen Darstellung und ist damit verständlich für Fachleute und Laien.
  • Fördert eine schnelle Orientierung durch Verknüpfung des Paragraphen mit der Visualisierung.
